Proyek ini melibatkan pengembangan dan pemasangan pipa bimetal tahan aus. Saluran pipa ini dirancang khusus dengan pipa baja seamless sebagai struktur luarnya, memberikan kekuatan mekanik dan daya tahan yang tinggi. Lapisan dalam terdiri dari lapisan tahan aus paduan kromium tinggi, dirancang untuk memberikan ketahanan luar biasa terhadap abrasi, korosi, dan keausan mekanis jangka panjang dalam kondisi pengoperasian yang keras.

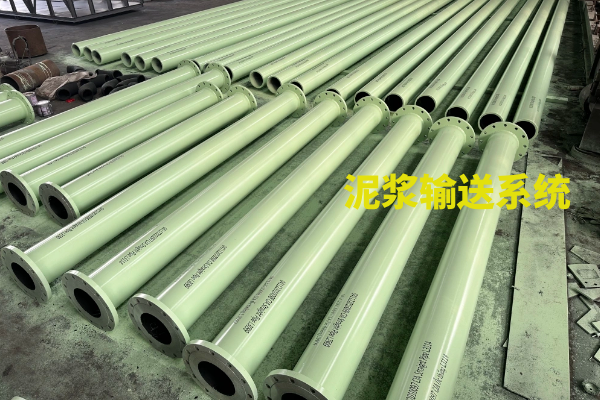

Sistem perpipaan dibagi menjadi dua bagian operasional utama: sistem pengangkutan fly ash dan sistem pengangkutan slurry. Untuk memastikan identifikasi visual yang jelas dan efisiensi pemeliharaan, skema kode warna diterapkan. Pipa fly ash dilapisi cat hitam, sedangkan pipa slurry dilapisi cat hijau.
Desain ini tidak hanya meningkatkan masa pakai dan kinerja operasional namun juga meningkatkan manajemen sistem, keselamatan, dan ketertelusuran pemeliharaan sepanjang siklus hidup proyek.
Ruang lingkup pengadaan sistem pipa tahan aus bimetal mencakup beberapa jenis komponen untuk mengakomodasi berbagai kebutuhan instalasi dan operasional. Bentuk utama terdiri dari pipa lurus, siku, tee, dan reduksi, memastikan kompatibilitas dengan jalur aliran dan tata letak struktural yang berbeda. Diantaranya, pipa lurus dikategorikan ke dalam tiga diameter nominal standar: DN200, DN250, dan DN300, sehingga memungkinkan sistem menangani berbagai laju aliran dan kebutuhan operasional secara efisien. Total panjang pipa lurus yang dibutuhkan untuk proyek ini adalah 2.705 meter, mewakili sebagian besar jaringan pipa.
Selain bagian lurus, sistem ini juga memerlukan serangkaian alat kelengkapan, termasuk siku, tee, dan reduksi, untuk mencapai perubahan arah, percabangan, dan penyesuaian diameter yang tepat dalam tata letak pipa. Jumlah total komponen non linier tersebut berjumlah 197 buah. Dimasukkannya beragam konfigurasi saluran pipa memastikan bahwa sistem akhir dapat beradaptasi, dioptimalkan secara struktural, dan sepenuhnya mampu memberikan kinerja jangka panjang yang stabil dalam lingkungan operasi yang menuntut.
Pengujian kolorimetri
Pengujian tekanan. Untuk proyek fly ash dilakukan pengujian tekanan sebesar 8 kg selama 15 menit; untuk proyek lumpur dilakukan pengujian tekanan sebesar 15 kg selama 15 menit.
Pengujian kekerasan. Persyaratan kekerasan untuk pipa lurus tahan aus bimetalik adalah HRC > 30, dan persyaratan kekerasan untuk siku, tee, dan reduksi tahan aus bimetalik adalah HRC > 50.
Pemeriksaan ketebalan cat. Persyaratan ketebalan cat untuk sistem pengangkutan lumpur (pipa hijau) adalah >200, dan persyaratan ketebalan cat untuk sistem pengangkutan fly ash (pipa hitam) adalah >100.
Semua bagian yang terbuka dilindungi, dan ujung pipa dilengkapi dengan tutup atau sumbat karet untuk mencegah masuknya serpihan dan untuk melindungi permukaan penyegelan flensa.
Identifikasi produk. Identifikasinya menggunakan pencetakan inkjet, dan label pipa dibuat secara seragam dalam bahasa Inggris dan Vietnam.
Pelabelan
Pengemasan. Pipa lurus dikemas menggunakan rangka besi yang dilas, sedangkan siku, tee, dan reduksi dikemas menggunakan rangka besi.
Pemuatan dan pengiriman.
